Мансардное окно в готовой шиферной крыше

На первый взгляд, звучит не солидно...

Почему в готовой? Потому что в моём доме шиферная крыша отстояла уже 8 лет.
Если же монтировать мансардные окна по ходу строительства новой крыши с нуля,
то есть подробные инструкции от  производителей окон. Шаг за шагом, всё классически.
Готовую кровлю не хочется нарушать и снимать соседние листы шифера, как описано в инструкциях по монтажу мансардных окон.

Задача в целом выглядела так: прорезать дырки в крыше и вставить окна с минимальными потерями и проблемами. Плюс сэкономить деньги и время.

Обычно мансардное окно устанавливают в более престижные кровли.
Хотя престиж - понятие относительное. Рост престижа может оказаться только в собственных глазах. Что, впрочем, часто и происходит... Мыльный пузырь.

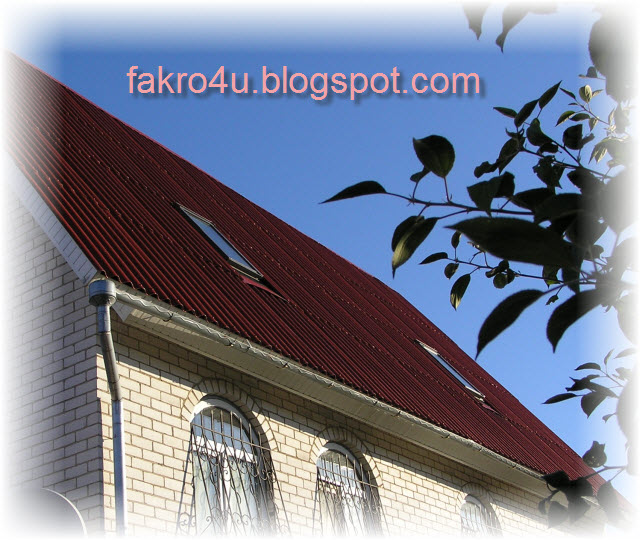

Впрочем, вот что получилось после установки 2-х мансардных окон в готовую шиферную кровлю:

Кликнииличтобы увеличить/уменьшить изображение...

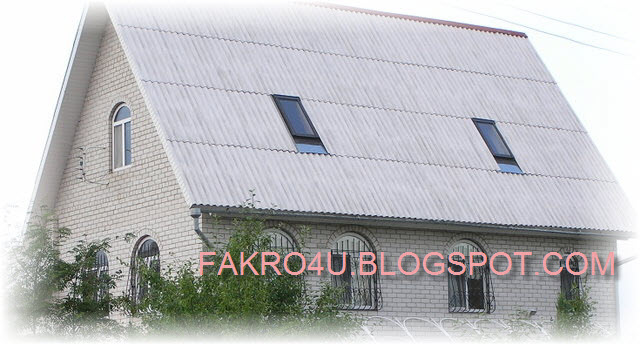

А вот так выглядят мансардные окна в готовой шиферной крыше после покраски:

Кликнииличтобы увеличить/уменьшить изображение...

На мой взгляд, вполне прилично....

Дальше я обрисую отдельные этапы этой процедуры.

Больше мансардных окон красивых и разных

Да-да! Пусть будет больше мансардных окон красивых и разных!

Даже в шиферной крыше.

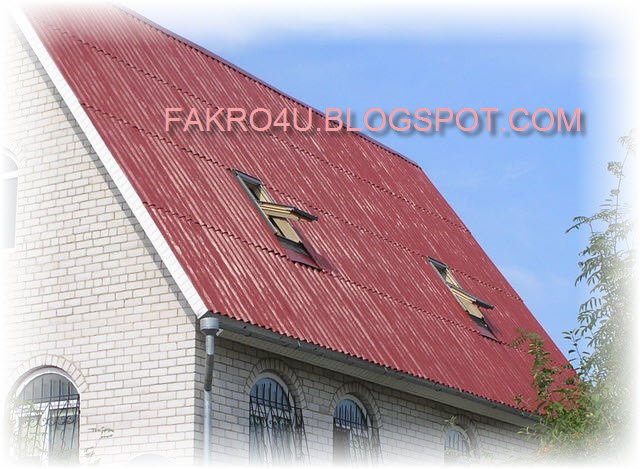

Если удалось найти, чем покрасить шиферную крышу, то получается очень даже неплохо...

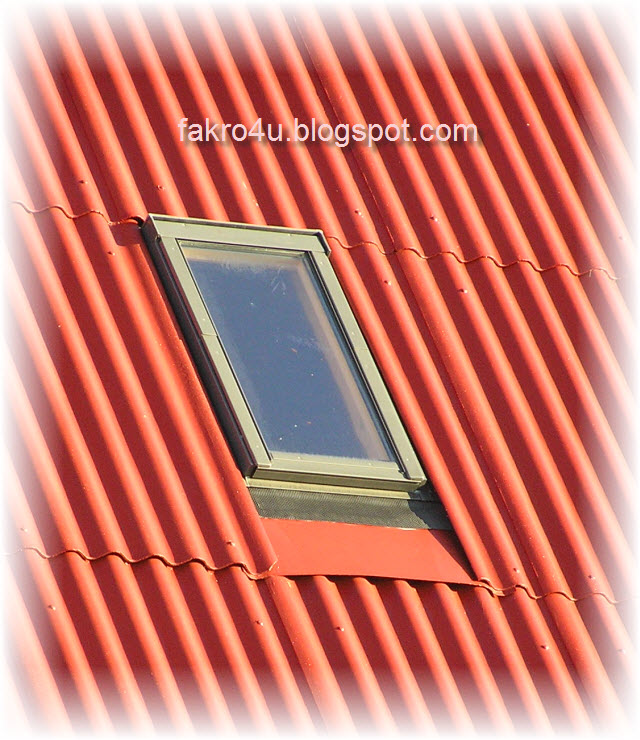

Вот ещё мансардное окно в шиферной крыше:

Как оказалось, установить мансардное окно в шиферную крышу не так уж и сложно.
И - возможно !

8. Ставим окно FAKRO

Для крепления самого мансардного окна мне понадобился дополнительный брус сверху. Снизу использовал существующий.
Бруски просто крепятся изнутри саморезами.

К окну крепятся монтажные металлические уголки, согласно инструкции.
Затем вставляем окно в проём, закрепляем и фиксируем оклад гвоздиками из комплекта по инструкции.
Получаем вот такую конфетку.

7. Оклад мансардного окна

Конечно, эта техника установки оклада мансардного окна идёт вразрез с инструкцией. На картинках там чистая крыша без верхних рядов шифера. Инструкция достаточно подробная и наглядная, не буду её повторять. Но очень уж не хотелось снимать листы...

К тому же видно, что пространство позволяет просто подсунуть оклад под шифер:

Начинать надо с нижних элементов оклада, затем вверх внахлёст остальные.
Ослабленные шиферные гвозди позволяют слегка приподнимать листы при необходимости.

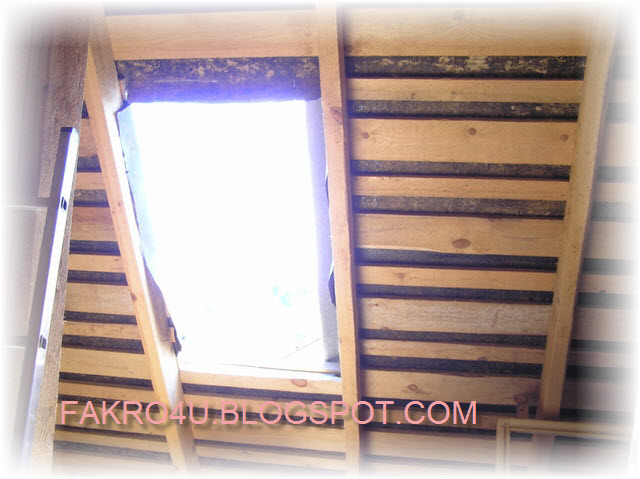

Получилась дырка с окладом без самого мансардного окна.

6. Подготовка к установке

Снизу будущего мансардного окна окна я просто убрал оставшуюся часть листа шифера и установил просто аналогичного размера кусок оцинковки.

 Края листа немного изогнул по волне шифера, просунул под шифер и закрепил саморезами.

Это уже немного забегая вперёд...
Для облегчения установки оклада и окна, ослабил крепление окружающих листов шифера.
Здесь, конечно, надо отпускать гвозди аккуратно, чтобы не проломить шифер.

Вот такой гвоздодёр с регулируемым углом:

5.Окно в Европу

Добравшись до слоя с шифером, пора вскрывать дальше.
Последние усилия на пути в Европу.
Снова отступаем сантиметров по 5, рисуем прямоугольник и режем.
Вначале прорезаем нижнюю половину:

Из проволоки делаем страховку, чтобы шифер не вывалился на улицу или на голову.

Затем делаем окончательный пропил - и вот мы в Европе!

Теперь можно высунуть голову наружу и посмотреть,куда же мы попали. Красотища-то!

Окончательно уточняем положение мансардного окна,  делаем чистовой пропил (если нужно), чтобы размер дыры был больше на 2 см с каждой стороны (впрочем - смотрим инструкцию производителя). На самом деле, отклонения в допусках размеров определяются реальными условиями конкретной готовой шиферной крыши. Я добавлял по 2 см с каждой стороны окна.

4. Вот и шифер!

Сделав запас по 10 см, вырезаем прямоугольник в рубероиде - и перед нами оказывается картина, которую мечтал увидеть Папа Карло...

И тут же врезаемся ножовкой в бруски обрешётки (отступив сантиметров 5 от рубероида).
Теперь уже обычной острой ножовкой а не скальпелем, поскольку есть небольшое пространство от бруска до шифера для хода пилы.
Чтобы рубероид не трепыхался, прихватываем его гвоздиками к стропилам и доскам обрешётки.
В итоге получаем "Очаг, нарисованный маслом на холсте" работы неизвестного автора.
Где-то мысленно представляем будущее мансардное окно...

3. Вскрытие покажет

Итак, первый слой пирога - доска обрешётки.
Зная размеры крыши и высоту листа шифера, определяем примерно положение будущего мансардного окна.
Рисуем карандашом линию пропила. Поскольку возможна ошибка в ожидаемом месте, делаем эскиз чуть меньше.
Будем делать черновой вариант (грубый) и затем окончательный (чистовой), после уточнения положения полученной дыры в шиферной крыше.

Скальпель:

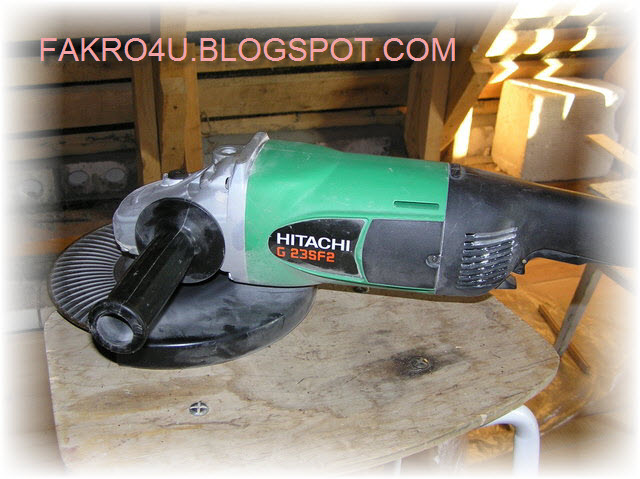

Кому-то покажется странным такой выбор. Круг металлический по камню. Дисковой пилой опасно, на мой взгляд, даже и не пытался. Другие круги по металлу или камню (типа ЛУГА) сильно дымят по дереву.

Чтобы не порезать рубероид - подкладываем бронежилет:

Чтобы отпиливаемые доски не падали на голову и не блокировали пилу, сверху прихватываем саморезами любой планкой :

В результате получаем:

Уже радует глаз...

2. Куда ставим ?

После выбора мансардного окна определяемся с местом его будущего расположения в готовой шиферной кровле.

Не буду повторять стандартные общие рекомендации производителя по установке мансардного окна.

В моём случае надо было прикинуть, где прорезать в готовой шиферной крыше "окно в Европу".
Между стропилами у меня в среднем 70 см. Поэтому мансардное окно брал шириной 66 см.

А подобрать положение мансардного окна по высоте - несколько сложнее.
Крыша уже готовая. На ней лежит обрешётка, которая видна изнутри.
Затем рубероид. по нему прибиты вдоль стропил бруски 50 мм.
На них набиты горизонтально бруски 50 см. И уже сверху - шифер.
Т.е, изнутри большая часть этого пирога скрыта рубероидом.

Снимать шифер (как это нарисовано в инструкциях) очень не хотелось...

Поэтому желательно было угадать прорезать дыру так, чтобы верх окна совпал с краем верхнего листа шифера.

1. Выбор мансардного окна

Конечно, всё начинается с выбора самого мансардного окна.

Как и все, я порыскал в интернете - кто производит, какие цены, отзывы.
Ну и, конечно, сложно ли купить в своём регионе.
Критериев поиска может быть, конечно, много других...

В итоге я остановился на FAKRO.

Самое распространённое стандартное среднеповоротное мансардное окно FTP-V.
Оклад EZV наиболее подходит для шиферной крыши.

Размер 66 х 118.

Выбор размера окна  - исходя из расстояния между стропилами моей крыши.

Есть подробные инструкции по установке мансардного окна на зарубежном и российском сайтах.

Заказал - и через несколько дней забрал два готовых мансардных окна.
